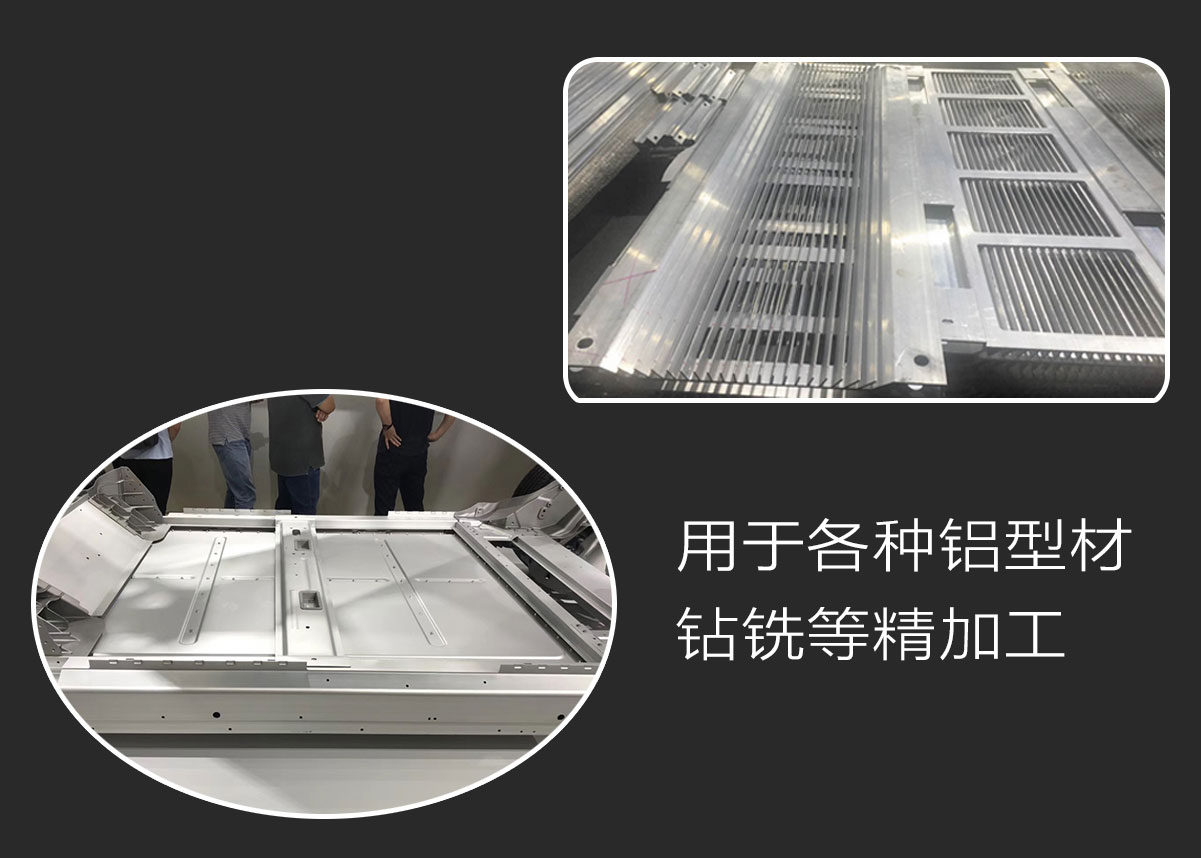

此設備適合航天、汽車、紡織、模具、包裝機械、礦山設備等大型工件的精密加工，可自動完成銑、鉆、鏜、攻絲等多道工序的***雜加工。
| 行程 STROKE | |
| X軸行程（Stroke for X axis） | 7000（可定制） |
| Y軸行程（Stroke for Y axis） | 1000mm |
| Z軸行程（Stroke for Z axis） | 550mm |
| B軸回轉范圍 | ±185° |
| C軸回轉范圍 | ±320° |
| 主軸 SPINDLE | |
| 主軸轉速（Spindle Speed） | 24000r/min |
| 主軸錐孔（Spindle Taper） | HSK-63F |
| 主軸功率 | 15kw |
| 主軸至工作臺距離 | 低160mm，高670mm |
| 刀庫 TOOLS | |
| 刀庫款式（Tools Changer Format） | 斗笠式 |
| 刀庫容量（Capacity Of Tools Magazine） | 8 |
| 移動速度 MOVING SPEED | |
| X軸移動（X Axis Moving Speed） | 0～60m/min |
| Y軸移動（Y Axis Moving Speed） | 0～30m/min |
| Z軸移動（Z Axis Moving Speed） | 0～30m/min |
| B軸運行速度 | Max166.7°/s |
| C軸運行速度 | Max166.7°/s |
| 潤滑冷卻系統 LUBRICATING SYSTEM | |
| 潤滑系統（Lubricating System） | 自動潤滑 |
| 冷卻系統（Cooling System） | 微量霧化冷卻 |
| 精密度 PRECISION | |
| X 軸定位精度（Position Precision Of X Axis） | ±0.05 mm |
| Y/Z 軸定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm |
| 重***定位精度（Repeating Position） | ±0.01 mm |
| 機械規格 SIXE OF MACHINE | |
| 電源（Power Supply） | AC 380V 50Hz |
| 氣壓需求（Air Pressure） | 0.5MPa – 0.8MPa |
| 機床承重 | 500kg/m |
| 重量（Weight） | 24000kg |
| 占地面積（Area） | 15500×3000mm |
| 零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
| 數控系統 | 意大利歐塞 |
| 伺服電機（Serve Motor） | 日本安川 |
| 減速機 | X軸：臺灣ATG |

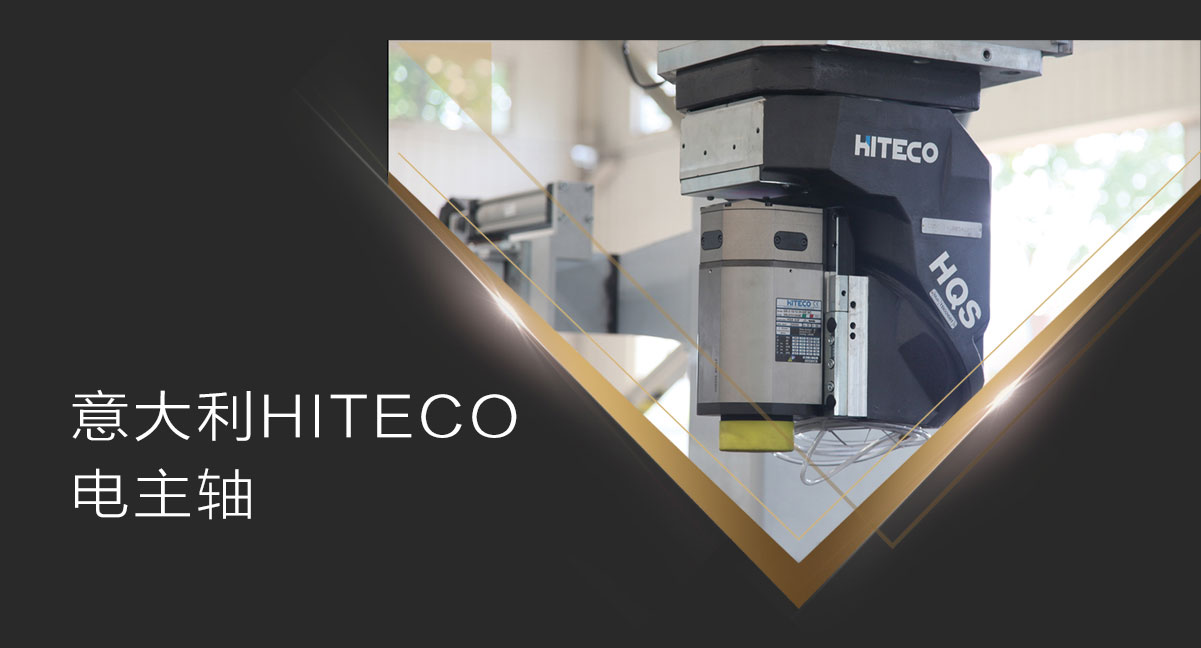

| 主軸 | 意大利Hiteco |
| 扁平導軌 | 臺灣 THK |
| 滾珠絲杠 | Y/Z軸 臺灣PMI |
| 齒輪、齒條 | X軸 臺灣KH |
| 低壓電器 | 法國施耐德 |
| 接線端子 | 德國魏德米勒 |
| 繼電器 | 法國施耐德 |
| 電磁閥 | 臺灣亞德客 |
| 壓力開關 | 日本SMC |
| 主軸氣源干燥過濾器 | 日本SMC |
| 主軸增壓器 | 日本SMC |
| 氣缸 | 臺灣亞德客 |
