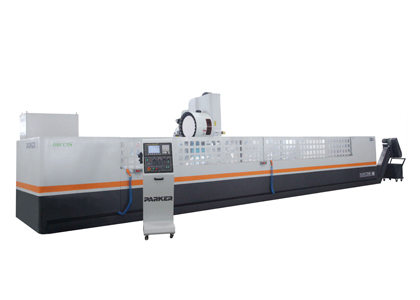

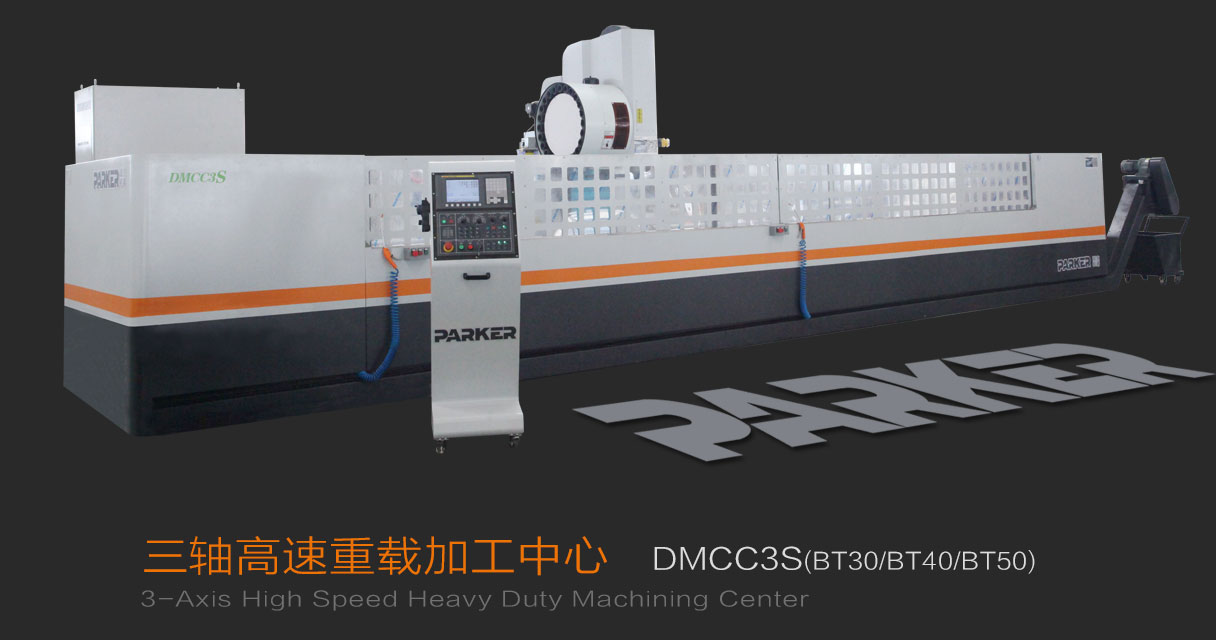

一體化床身，采用Q235A焊接或環氧樹脂砂鑄造工藝制造床身機架，并經過熱定型處理，保證長時精度及穩定性。總控電柜與機體一體化設計，方便運輸、安裝、操作，穩定性更高。
| 行程 STROKE | ||
| X軸行程（Stroke for X axis） | 4500/7000mm（2500mm~12500mm可定制） | |
| Y軸行程（Stroke for Y axis） | 500mm | |
| Z軸行程（Stroke for Z axis） | 500mm | |
| 主軸 SPINDLE | ||
| 主軸轉速（Spindle Speed） | 12000 RPM | |
| 主軸錐孔（Spindle Taper） | BT40 | |

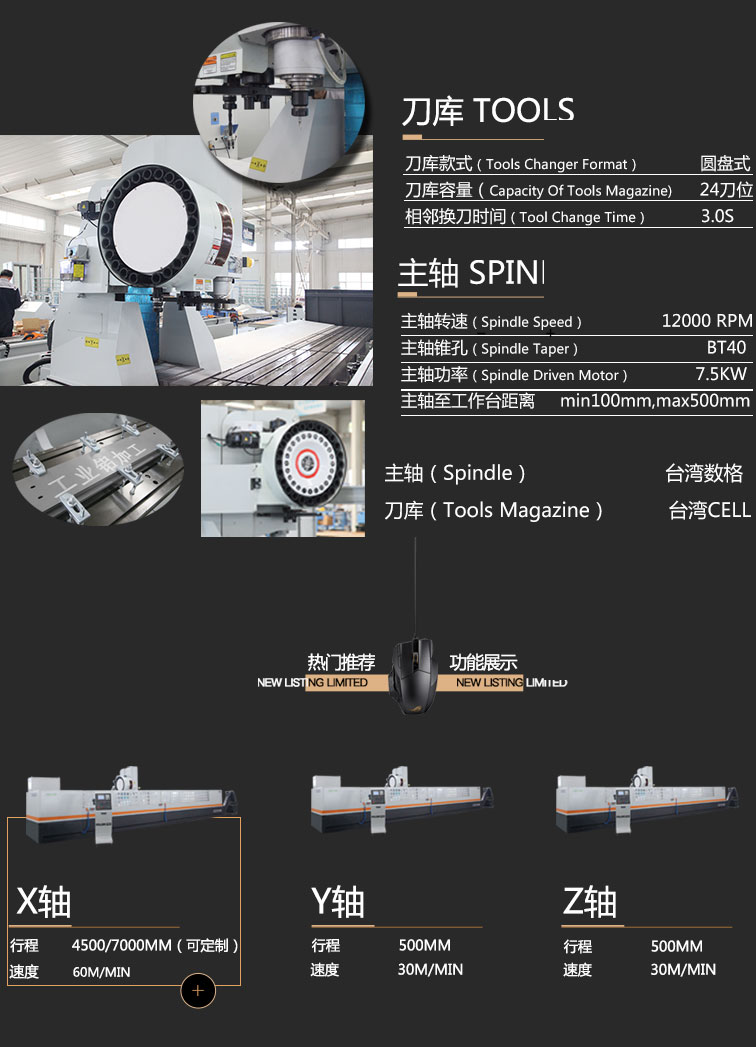

| 刀庫 TOOLS | ||
| 刀庫款式（Tools Changer Format） | 圓盤式 | |
| 刀庫容量（Capacity Of Tools Magazine） | 24 | |
| 相鄰換刀時間（Tool Change Time） | 2.0秒（2.0 sec） | |
| 移動速度 MOVING SPEED | ||
| X軸移動（X Axis Moving Speed） | 60m/min | |
| Y軸移動（Y Axis Moving Speed） | 30m/min | |
| Z軸移動（Z Axis Moving Speed） | 30m/min | |
| X/Y/Z進給速度（X/Y/Z Feeding Speed） | 1-2000mm/min | |
| 馬達功率 POWER OF MOTOR | ||
| 主軸驅動馬達（Spindle Driven Motor） | 7.5 kw | |
| X/Y/Z驅動馬達（X/Y/Z Driven Motor） | 3.0 kw | |
| 潤滑冷卻系統 LUBRICATING SYSTEM | |
| 潤滑系統（Lubricating System） | 集中自動潤滑 |
| 冷卻系統（Cooling System） | 微量潤滑冷卻/噴水冷卻（Water Cooling System） |
| 精密度 PRECISION | |
| X 軸定位精度（Position Precision Of X Axis） | ±0.05 mm （全行程） |
| Y/Z 軸定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm |
| 重***定位精度（Repeating Position） | ±0.02 mm |
| 機械規格 SIXE OF MACHINE | |
| 電源（Power Supply） | AC 380V 50Hz |
| 總功率（Power） | 23KW |
| 氣壓需求（Air Pressure） | 0.5MPa – 0.8MPa |
| 高度（Height） | 2600 mm （運輸時Z軸調低，高度會降低） |
| 重量（Weight） | 5000 kg~22000KG |
| 占地面積（Area） | 9000mm×2700mm×2600mm（4500機型含鏈板式排屑機尺寸） |
| 零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
| 操作系統（Operation System） | FANUC 0I MF SYSTEM |
| 伺服電機（Serve Motor） | FANUC β系列 |
| 主軸電機（Spindle Motor） | FANUC，7.5KW，高轉速12000 RPM |
| 主軸（Spindle） | 臺灣 數格品牌，BT40，高轉速12000RPM |
| 刀庫（Tools Magazine） | 臺灣首輪（HAND WHEEL INDUSTRY）24位刀庫TURRET |
| 導軌（Guide Rails） | 日本 THK |
| 軸承（Bearings） | 日本 NSK |
| 絲桿（Ball Screw） | 臺灣 TBI C5 |
| 手輪（Hand wheel） | 臺灣 遠詹 |
| 電氣件（Electrical Parts） | 法國 施耐德 Schneider |
| 氣動元件（Pneumatic Components） | 臺灣 AIRTAC |
| 減速機（Reducer） | 臺灣 ATG |
| 水泵電機（Water Pump） | 上海 至寶 |
| 導軌潤滑系統（Guide Rail Lubrication System） | 廣東寶騰 |
